藍海智裝助力西香高速鹽源隧道施工紀實
2023-12-08
次
由四川路橋承建的西香高速TJ6標鹽源隧道，位于西昌市鹽源縣境內全長約14.15公里，為雙向四車道，設計時速80km/h，項目采用藍海智裝LGM312H智能拱錨一體化臺車。
智能拱錨一體化臺車一一設備優勢
1、功能集成:智能拱錨一體化臺車多項工序集成于一體，分別為測量放點、欠挖作業、拱架安裝、錨網安裝.超前支護、系統錨桿施工、錨桿注漿 (選配)等。

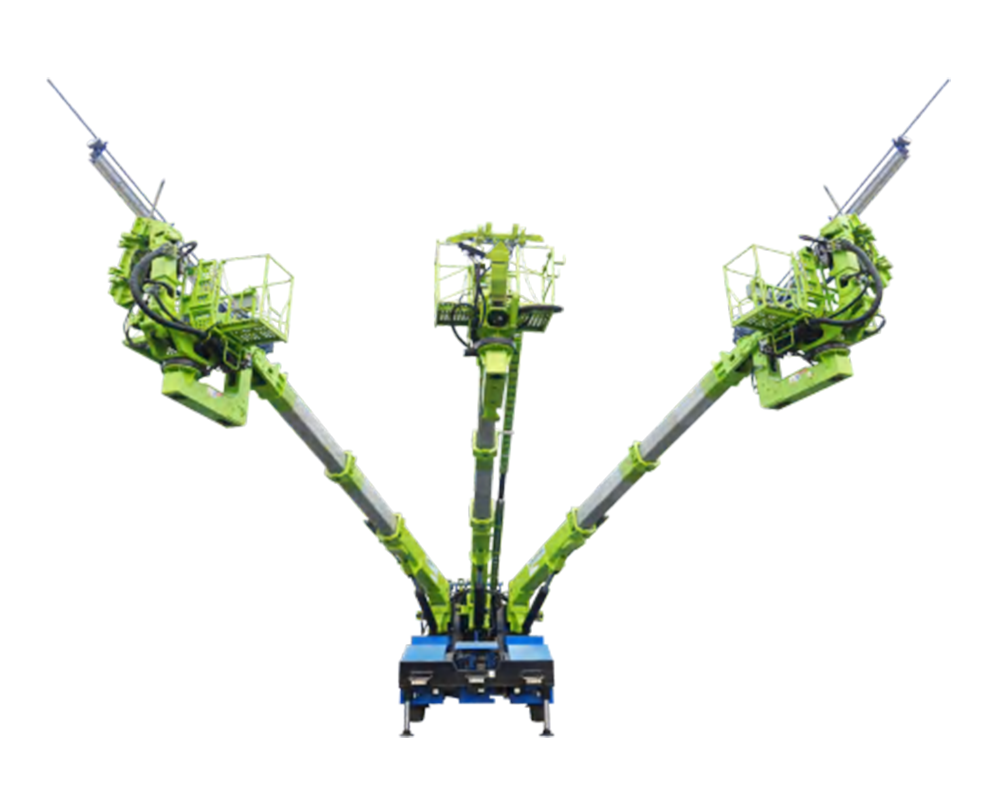

2、效率高:采用三臂三抓手三吊籃結構，中臂最大舉升力3噸，立架所有的施工工序1小時左右可以完成。

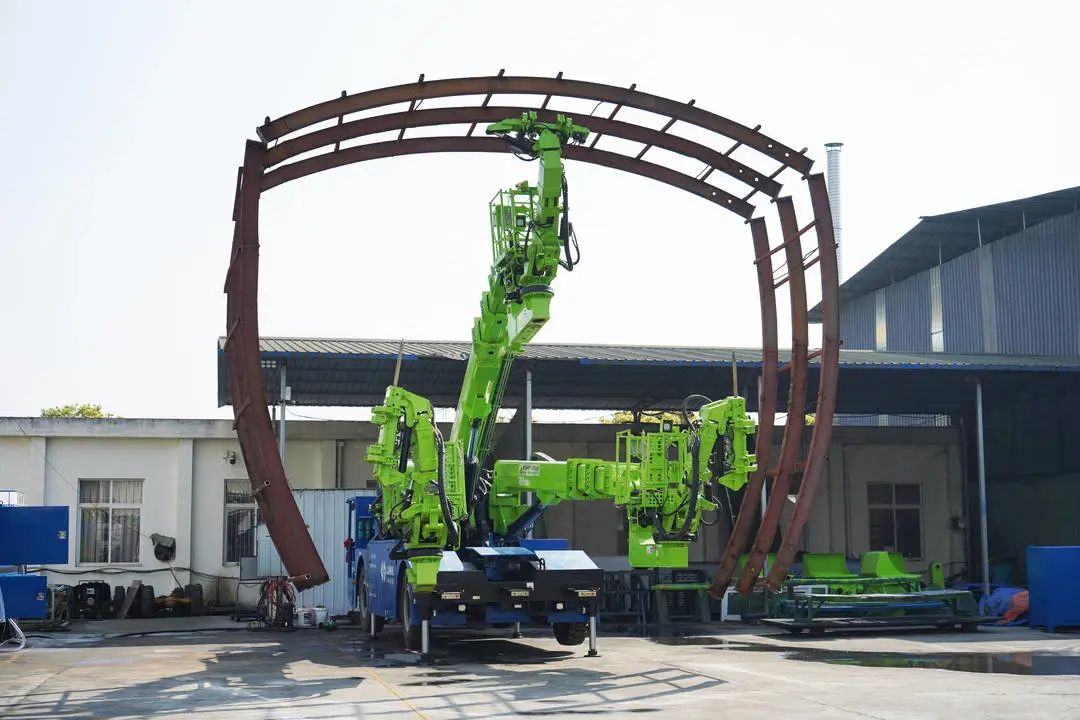

3、預制拱架安裝:采用我公司自主研發的專利技術多標預制拱架(一種多福預制拱架-專利號 ZL202022537953.5)和多棍預制折疊拱架(一種多棉預制折疊拱架-專利號ZL202123198272.1) 兩種拱架安裝工藝工法，洞外拱架制作，減少危險作業面的作業時間和施工風險，大大提高施工效率。
4、雙錨桿系統:最大鉆孔深度達到4.5m，左右兩臂架可同時進行鎖腳、系統錨桿和超前錨桿作業。
5、可擴展式吊籃:設備配備可擴展式吊籃，操作空間更大，可用于裝炸藥和裝錨桿。
6、選配注漿功能:設備選配注漿系統，錨桿施作后可快速進行注漿作業。
7、減少作業人員:整個施工作業3-4人可以完成，傳統作業需要8人及以上。
8、輔助功能集成:設備自帶破碎錘和焊機，拱架安裝時可進行欠挖處理及焊接作業。
9、設備信息化(選配):包含集群化管理、定位功能、視頻監控、對講機功能、預/報警功能、數據管理功能隧道BIM技術和數字李生、施工報表管理、隧道輪廓掃描、遠程控制等功能。
藍海智裝聚焦行業痛點，兼顧多方監管訴求，以項目為核心，以智能設備為載體，以各類項目管理功能為應用，致力實現“裝備智能化，項目可視化”。公司設備已在多個工地施工，歡迎新老客戶現場考察，也直接撥打24H咨詢熱線 ：13668233289【微信同號】，具體了解設備+報價！
鹽源隧道出口施工紀實
用裝載機將預制好的拱架轉運到掌子面，拱架臺車隨后進場施工，撐起支腿，遙控器操作展開臂架，中間臂架夾取中段拱架并舉升至安裝位置，左右兩側臂架分別同時夾取拱架并舉升至安裝位置，通過臂架調整，使拱架連接對位，對位完成后，吊籃人員使用電動扳手緊固螺栓，通過臂架調整拱腳安裝位置，拱架調整定位完成后，煤接剩余的連接筋及網片，采用藍海智裝自主研發的創新型多榻預制拱架安裝專利技術，實現多標預制拱架洞外標準化預制，提高拱架質量和初支強度，滿足全斷面、三臺階三合階及帶核心土等多種施工方式，施工人員處于拱架網片和連接筋雙重保護下，安全性增加，該設備中間臂架舉升力為3噸，后期也可制作折疊拱架施工，進一步提高效率和安全性，焊接完成后，左右兩臂架同時進行錨桿作業。按照設計要求，進行左右鎖腳錨桿、拱腰、拱頂系統錨桿，超前小導管等鉆孔作業。錨桿作業完成后，收回臂架，設備離場。
1、功能集成:智能拱錨一體化臺車多項工序集成于一體，分別為測量放點、欠挖作業、拱架安裝、錨網安裝.超前支護、系統錨桿施工、錨桿注漿 (選配)等。
2、效率高:采用三臂三抓手三吊籃結構，中臂最大舉升力3噸，立架所有的施工工序1小時左右可以完成。
3、預制拱架安裝:采用我公司自主研發的專利技術多標預制拱架(一種多福預制拱架-專利號 ZL202022537953.5)和多棍預制折疊拱架(一種多棉預制折疊拱架-專利號ZL202123198272.1) 兩種拱架安裝工藝工法，洞外拱架制作，減少危險作業面的作業時間和施工風險，大大提高施工效率。
4、雙錨桿系統:最大鉆孔深度達到4.5m，左右兩臂架可同時進行鎖腳、系統錨桿和超前錨桿作業。
5、可擴展式吊籃:設備配備可擴展式吊籃，操作空間更大，可用于裝炸藥和裝錨桿。
6、選配注漿功能:設備選配注漿系統，錨桿施作后可快速進行注漿作業。
7、減少作業人員:整個施工作業3-4人可以完成，傳統作業需要8人及以上。
8、輔助功能集成:設備自帶破碎錘和焊機，拱架安裝時可進行欠挖處理及焊接作業。
藍海智裝聚焦行業痛點，兼顧多方監管訴求，以項目為核心，以智能設備為載體，以各類項目管理功能為應用，致力實現“裝備智能化，項目可視化”。公司設備已在多個工地施工，歡迎新老客戶現場考察，也直接撥打24H咨詢熱線 ：13668233289【微信同號】，具體了解設備+報價！
